Schéma d'une pompe à chaleur air/air : comment ça marche, unité par unité ?
Découvrez le schéma détaillé d'une pompe à chaleur air/air, le rôle de chaque unité (extérieure, intérieure, liaisons frigorifiques) et les 6 étapes du cycle thermodynamique.

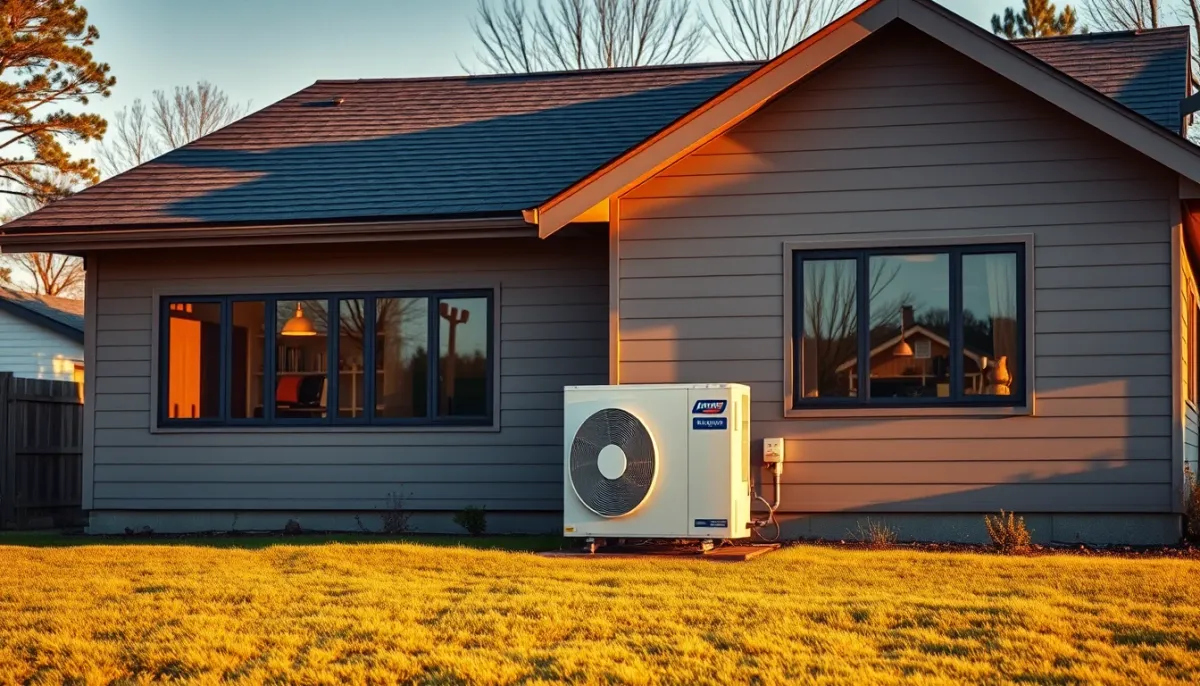

Une pompe à chaleur air/air fonctionne avec 2 unités minimum : une unité extérieure qui capte les calories de l'air et une ou plusieurs unités intérieures qui diffusent la chaleur, reliées par des liaisons frigorifiques. Le cycle thermodynamique repose sur 4 composants indispensables (évaporateur, compresseur, condenseur, détendeur) et affiche un COP moyen d'environ 3, soit 3 kWh de chaleur restitués pour 1 kWh d'électricité consommé. Vérifiez que le modèle choisi fonctionne au moins jusqu'à -7 °C pour couvrir les besoins hivernaux de votre région.
- Le schéma d’ensemble : les 2 unités et les liaisons frigorifiques d’une PAC air/air
- Unité par unité : le rôle de l’unité extérieure dans le schéma de la PAC air/air
- Unité par unité : le rôle de l’unité intérieure et la diffusion de la chaleur
- Le cycle thermodynamique en 6 étapes : du captage des calories à la diffusion de chaleur
- Le schéma en mode réversible : comment la PAC air/air rafraîchit en été
- Dans quels cas le schéma d’une PAC air/air n’est pas le bon choix pour votre logement
- Conclusion : lisez le schéma avant de signer votre devis
Comprendre le schéma pompe à chaleur air/air permet de visualiser où la chaleur est captée, transportée et restituée. Ce système repose sur deux unités reliées par un circuit frigorifique fermé. Vous découvrez ici le rôle de chaque composant, le cycle thermodynamique en six étapes et les limites techniques à connaître avant d’équiper votre logement.
Le schéma d’ensemble : les 2 unités et les liaisons frigorifiques d’une PAC air/air
Une PAC air/air se compose d’une unité extérieure qui capte les calories de l’air, d’une ou plusieurs unités intérieures qui diffusent la chaleur, et de liaisons frigorifiques dans lesquelles circule le fluide frigorigène. Ce circuit fermé transfère la chaleur de l’extérieur vers l’intérieur.
Le schéma pompe à chaleur air/air montre une architecture simple : une unité extérieure, une ou plusieurs unités intérieures, et des liaisons frigorifiques qui relient les deux. Une installation comprend au minimum 2 unités [1]. Le fluide frigorigène circule en boucle fermée entre ces éléments.
Le cycle thermodynamique repose sur 4 composants indispensables : évaporateur, compresseur, condenseur et détendeur [2]. Ces organes sont répartis entre les deux unités. L’évaporateur se situe dans l’unité extérieure, le condenseur dans l’unité intérieure, tandis que le compresseur et le détendeur assurent la circulation et la transformation du fluide.
Le fluide frigorigène ne brûle aucun combustible. Il transporte uniquement les calories d’un point à un autre. C’est ce transfert qui explique le rendement élevé de la PAC air/air.
Unité par unité : le rôle de l’unité extérieure dans le schéma de la PAC air/air

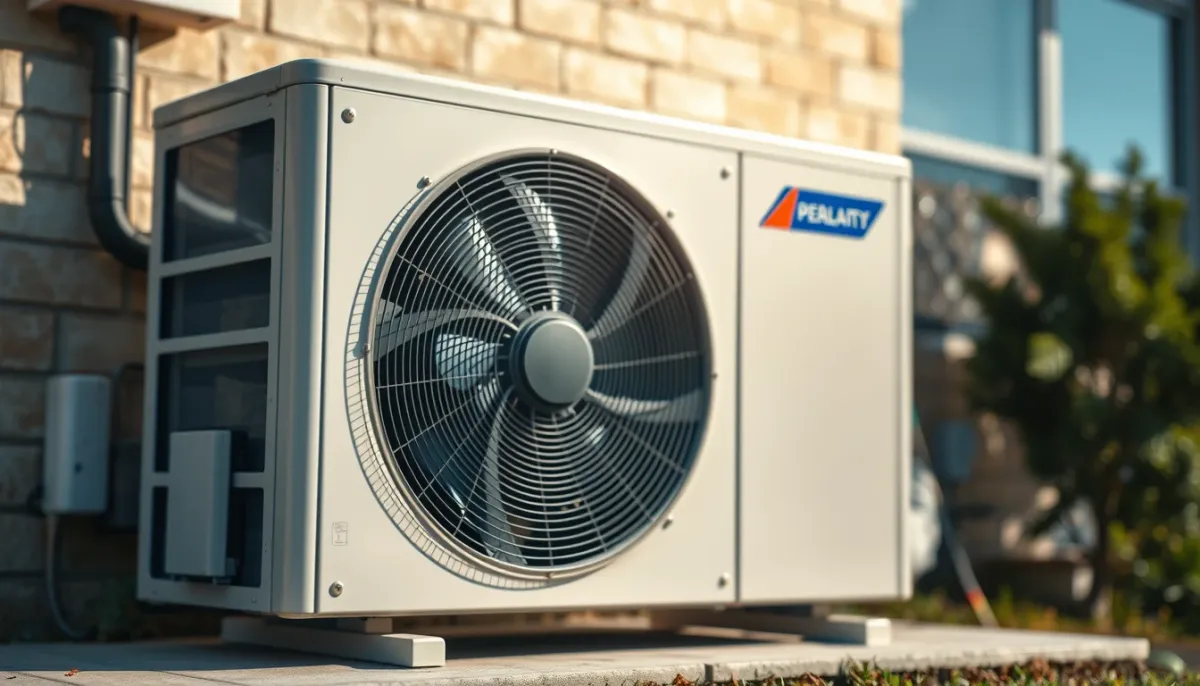

L’unité extérieure abrite l’évaporateur et le ventilateur. Le ventilateur aspire l’air extérieur, même froid, et l’évaporateur permet au fluide frigorigène de capter les calories présentes dans cet air. C’est ici que le fluide passe de l’état liquide à l’état gazeux à basse pression.
Dans le schéma pompe à chaleur air/air, l’unité extérieure est le point de captage. Le ventilateur force l’air extérieur à traverser l’évaporateur. Le fluide frigorigène, plus froid que l’air ambiant, absorbe les calories et se vaporise à basse pression et basse température.
La plage de fonctionnement standard va jusqu’à -7 °C en moyenne [3]. Certains modèles repoussent cette limite : la gamme Nagano Murale de Thermor fonctionne jusqu’à -20 °C [3]. Au-delà, les performances chutent et le système consomme davantage.
Le compresseur, également logé dans l’unité extérieure, aspire ensuite le fluide gazeux et le met sous haute pression. Cette compression élève fortement la température de la vapeur, qui peut alors céder sa chaleur à l’intérieur du logement.
Même par temps froid, l’air extérieur contient des calories exploitables. C’est le principe de la thermodynamique : la chaleur se déplace toujours du plus chaud vers le plus froid, mais le fluide frigorigène, plus froid que l’air extérieur, permet d’inverser ce flux.
Unité par unité : le rôle de l’unité intérieure et la diffusion de la chaleur

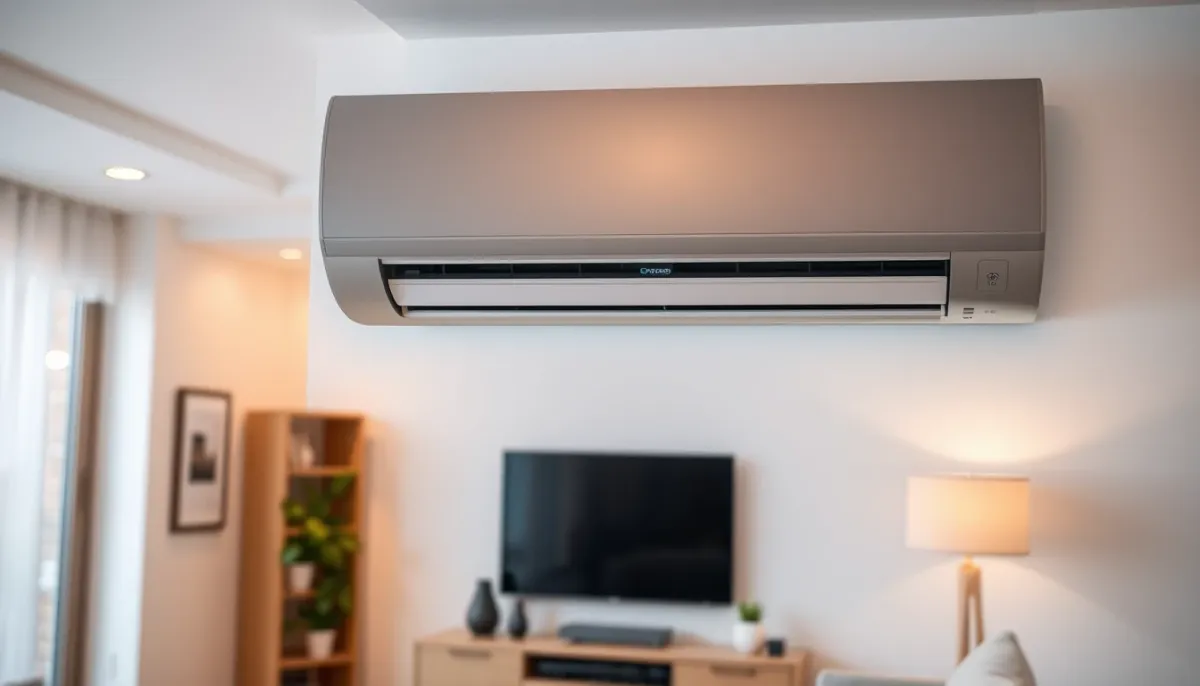

L’unité intérieure, appelée ventilo-convecteur ou split, reçoit le fluide frigorigène chaud et sous haute pression. Le condenseur cède la chaleur du fluide à l’air de la pièce, soufflé par un ventilateur. L’air chaud est diffusé dans le logement, pièce par pièce.
Dans le schéma pompe à chaleur air/air, l’unité intérieure assure la restitution. Le condenseur transforme la vapeur chaude en liquide en libérant les calories. Le ventilateur souffle l’air réchauffé dans la pièce. Plusieurs unités intérieures peuvent être reliées à une seule unité extérieure.
Le COP moyen est d’environ 3 : 1 kWh d’électricité consommée restitue 3 kWh de chaleur [1]. Cette performance explique qu’une PAC air/air permet jusqu’à 40 % de réduction sur la facture d’énergie [1]. Vous réduisez votre consommation sans modifier vos habitudes de confort.
Les unités intérieures se déclinent en plusieurs formats : murales, encastrées au plafond ou dans un mur, ou gainables. Le système gainable utilise un diffuseur centralisé, souvent placé en buanderie ou chaufferie, qui distribue l’air via des conduits aérauliques.
Une PAC air/air n’est pas compatible avec un plancher chauffant ou des radiateurs à eau. Elle diffuse la chaleur uniquement par air pulsé via des unités murales, encastrées ou gainables.
Le cycle thermodynamique en 6 étapes : du captage des calories à la diffusion de chaleur
Le cycle de fonctionnement d’une PAC air/air se déroule en 6 étapes : captage des calories par l’unité extérieure, évaporation du fluide à basse pression, compression pour élever la température, condensation pour restituer la chaleur, détente pour faire chuter la pression, puis reprise du cycle.
Le schéma pompe à chaleur air/air illustre un cycle continu qui comporte 6 étapes [2]. Chaque étape correspond à un état précis du fluide frigorigène et à un composant spécifique. Voici le déroulement complet :
- Captage des calories : l’unité extérieure aspire l’air et l’évaporateur absorbe sa chaleur.
- Évaporation : le fluide frigorigène se vaporise à basse pression et basse température.
- Compression : le compresseur élève la température de la vapeur en la mettant sous haute pression.
- Condensation : le condenseur restitue la chaleur aux unités intérieures, le fluide redevient liquide.
- Détente : le détendeur fait chuter la pression du fluide, qui refroidit brusquement.
- Reprise du cycle : le fluide retourne à l’évaporateur pour capter de nouvelles calories.
Ce cycle fermé explique pourquoi la PAC air/air produit plus d’énergie qu’elle n’en consomme. Le compresseur est le seul organe qui consomme de l’électricité de manière significative. Tout le reste du transfert thermique est gratuit.
Le schéma en mode réversible : comment la PAC air/air rafraîchit en été
En mode réversible, le cycle thermodynamique s’inverse grâce à une vanne 4 voies. L’unité intérieure devient l’évaporateur et capte les calories de l’air intérieur, tandis que l’unité extérieure devient le condenseur et rejette la chaleur à l’extérieur. Le logement est rafraîchi.
Le schéma pompe à chaleur air/air en mode froid inverse les rôles des deux unités. La vanne 4 voies modifie le sens de circulation du fluide frigorigène. L’unité intérieure absorbe la chaleur de la pièce, l’unité extérieure l’évacue vers l’extérieur.
En mode refroidissement, la PAC capte les calories de l’air intérieur pour les rejeter à l’extérieur. Ce fonctionnement est utile dans les régions du sud, où les étés sont chauds. Vous disposez ainsi d’un équipement 2 en 1 : chauffage en hiver et climatisation en été.
La vanne 4 voies est un composant mécanique simple qui bascule en quelques secondes. Aucun changement d’installation n’est nécessaire. Le même fluide, le même compresseur et les mêmes unités assurent les deux fonctions.
Dans quels cas le schéma d’une PAC air/air n’est pas le bon choix pour votre logement
Une PAC air/air n’est pas adaptée aux régions où les températures descendent régulièrement sous -7 °C, car ses performances chutent fortement. Elle ne convient pas non plus aux logements équipés d’un chauffage central à eau, ni à ceux dont l’isolation est insuffisante, sous peine de surconsommation.
Avant de vous engager, vérifiez ces trois points. Le schéma pompe à chaleur air/air montre un système performant, mais il atteint ses limites dans certaines configurations. Voici les situations où il vaut mieux envisager une autre solution :
- ✅ Climat tempéré ou doux
- ✅ Logement bien isolé
- ✅ Chauffage par air pulsé accepté
- ✅ Besoin de rafraîchissement en été
- ❌ Hivers rigoureux sous -7 °C
- ❌ Radiateurs à eau ou plancher chauffant
- ❌ Mauvaise isolation
- ❌ Logement très humide ou mal ventilé
En dessous de -7 °C, le système consomme davantage et peut s’arrêter [3]. Un chauffage d’appoint est recommandé dans les régions à hiver rigoureux. Sans cet appoint, vous risquez une panne de chauffage au pire moment.
La PAC air/air n’est pas compatible avec les radiateurs à eau ni le plancher chauffant. Si votre logement est équipé d’un chauffage central hydraulique, une PAC air/eau ou une chaudière hybride constitue une alternative plus cohérente.
Avant d’installer une PAC air/air, faites réaliser un audit énergétique si votre logement présente des déperditions thermiques. Une mauvaise isolation peut réduire à néant les économies attendues.
Conclusion : lisez le schéma avant de signer votre devis
Le schéma pompe à chaleur air/air vous donne les clés pour dialoguer avec un installateur et vérifier que l’équipement proposé correspond à votre logement. Vous savez désormais que l’unité extérieure capte les calories, que le compresseur élève la température, et que l’unité intérieure restitue la chaleur.
Avant de comparer les devis, vérifiez trois points : la plage de fonctionnement annoncée par le fabricant, le nombre d’unités intérieures prévues, et la compatibilité avec votre mode de diffusion actuel. Demandez un audit énergétique si votre isolation est ancienne. Ces vérifications vous évitent une installation sous-dimensionnée ou inadaptée à votre région.
Questions frequemment posees
Quelles sont les unités qui composent une pompe à chaleur air/air ?
Une PAC air/air comprend au minimum 2 unités : une unité extérieure équipée d'un ventilateur et de l'évaporateur qui capte les calories de l'air, et une ou plusieurs unités intérieures (splits ou ventilo-convecteurs) qui restituent la chaleur dans les pièces. Les deux sont reliées par des liaisons frigorifiques dans lesquelles circule le fluide frigorigène en circuit fermé.
Comment fonctionne le cycle thermodynamique d'une PAC air/air ?
Le cycle se déroule en 4 étapes : l'évaporateur capte les calories de l'air extérieur, le compresseur élève la température du fluide frigorigène, le condenseur restitue la chaleur à l'intérieur du logement, puis le détendeur abaisse la pression du fluide pour recommencer le cycle. Ces 4 composants indispensables assurent un transfert continu de chaleur de l'extérieur vers l'intérieur.
Quel est le rendement (COP) d'une pompe à chaleur air/air ?
Le COP moyen d'une PAC air/air est d'environ 3, ce qui signifie que pour 1 kWh d'électricité consommée, le système restitue jusqu'à 3 kWh de chaleur. Ce rendement permet de réduire la facture d'énergie jusqu'à 40 % selon les sources du secteur.
Jusqu'à quelle température extérieure une PAC air/air peut-elle fonctionner ?
La plage de fonctionnement standard d'une PAC air/air va jusqu'à environ -7 °C. Certains modèles étendus, comme la gamme Nagano Murale de Thermor, fonctionnent jusqu'à -20 °C, ce qui les rend adaptés aux climats plus rigoureux.
Combien coûte l'installation d'une pompe à chaleur air/air ?
Le prix d'une PAC air/air varie entre 1 500 € et 5 000 € hors pose, et entre 5 000 € et 10 000 € pose comprise. Rapporté à la surface, comptez entre 60 € et 90 €/m² installation incluse, avec une fourchette large pouvant atteindre 18 000 € selon la configuration.
Quelle est la durée de vie d'une pompe à chaleur air/air ?
Une PAC air/air dépasse facilement 15 ans de durée de vie avec un entretien régulier. Ce système représente par ailleurs la solution de pompe à chaleur la moins coûteuse du marché, ce qui en fait un investissement durable et accessible.
