Schéma d'installation d'une pompe à chaleur air/eau : ballon tampon, circulateur et émetteurs
Comprendre le schéma d'installation d'une PAC air/eau : rôle du ballon tampon, du circulateur et des émetteurs, avec les erreurs à éviter et les points de vigilance avant de signer un devis.
Le schéma d'installation d'une PAC air/eau comprend l'unité extérieure, le module hydraulique, un ballon tampon dimensionné à 20-50 L/kW, un circulateur et les émetteurs (radiateurs ou plancher chauffant). Un circuit bien conçu maintient un COP optimal et évite les cycles courts du compresseur. Prévoyez une température de départ de 35 °C pour un plancher chauffant et 55 °C pour des radiateurs.
- Le schéma type d'une PAC air/eau : ce qu'il faut comprendre en 60 secondes
- Le ballon tampon : pourquoi il est indispensable dans le schéma hydraulique
- Le circulateur : le cœur du schéma de circulation d'eau
- Les émetteurs dans le schéma : plancher chauffant, radiateurs ou ventilo-convecteurs
- Les erreurs de schéma d'installation qui ruinent le rendement d'une PAC air/eau
- Dans quels cas ce schéma d'installation n'est pas le bon choix
- Le coût d'installation constaté selon le schéma retenu
- Les aides mobilisables pour une installation conforme au schéma
- Verdict : le schéma d'installation qui protège votre investissement
Le schéma d'installation d'une pompe à chaleur air/eau détermine la performance, la longévité et le confort de votre équipement. Un circuit mal conçu peut faire chuter le rendement de 20 à 40 % et réduire la durée de vie du compresseur de 30 %. Voici comment assembler correctement le ballon tampon, le circulateur et les émetteurs pour obtenir un système fiable et économe.

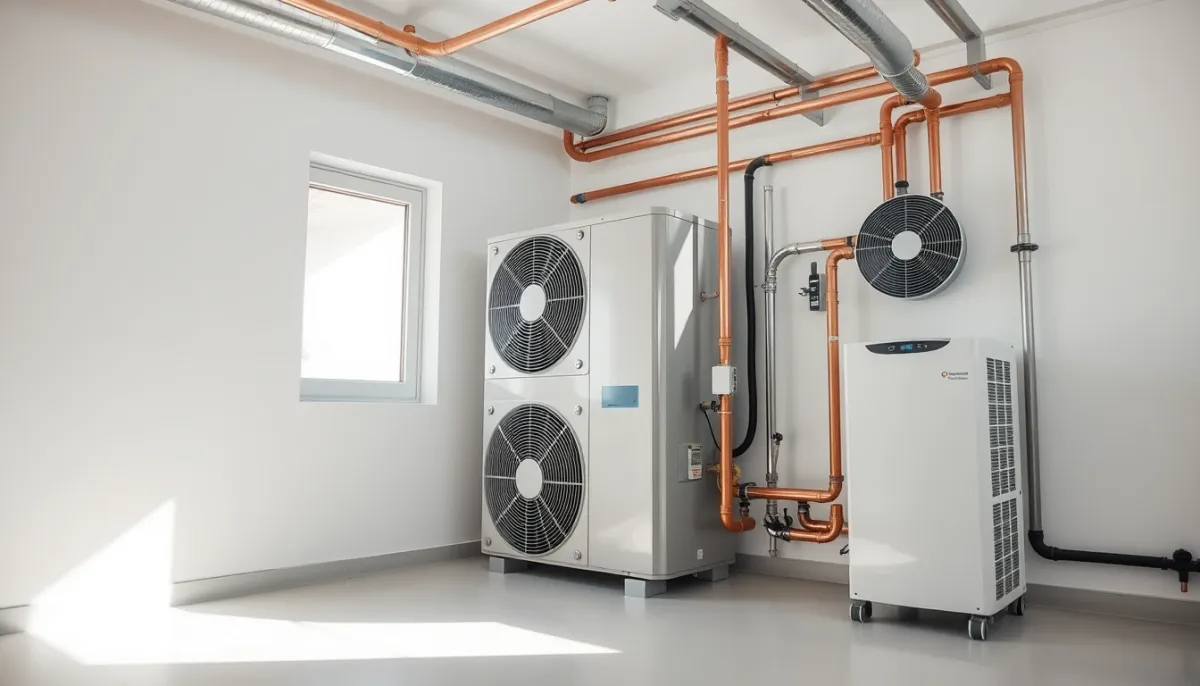

Le schéma type d'une PAC air/eau : ce qu'il faut comprendre en 60 secondes
Une PAC air/eau se compose d'une unité extérieure qui capte les calories de l'air, d'un module hydraulique intérieur, d'un ballon tampon qui stabilise le débit, d'un circulateur qui propulse l'eau et d'émetteurs (radiateurs, plancher chauffant) qui diffusent la chaleur. Le schéma d'installation relie ces éléments dans un circuit hydraulique fermé.
Le circuit hydraulique fermé transporte l'eau entre ces composants. Vous pouvez utiliser de l'eau pure ou de l'eau glycolée selon la région et le risque de gel. Le ballon tampon joue un rôle central : il évite les cycles courts du compresseur, ces démarrages et arrêts répétés qui usent la machine.
- Unité extérieure : capte les calories de l'air extérieur.
- Module hydraulique intérieur : transfère la chaleur au circuit d'eau.
- Ballon tampon : stabilise le débit et la température.
- Circulateur : propulse l'eau dans le circuit.
- Émetteurs : diffusent la chaleur dans les pièces.
Dimensionnez le ballon tampon entre 20 et 50 L par kW de puissance PAC. La température de départ d'eau optimale est de 35 °C pour un plancher chauffant et de 55 °C pour des radiateurs classiques.

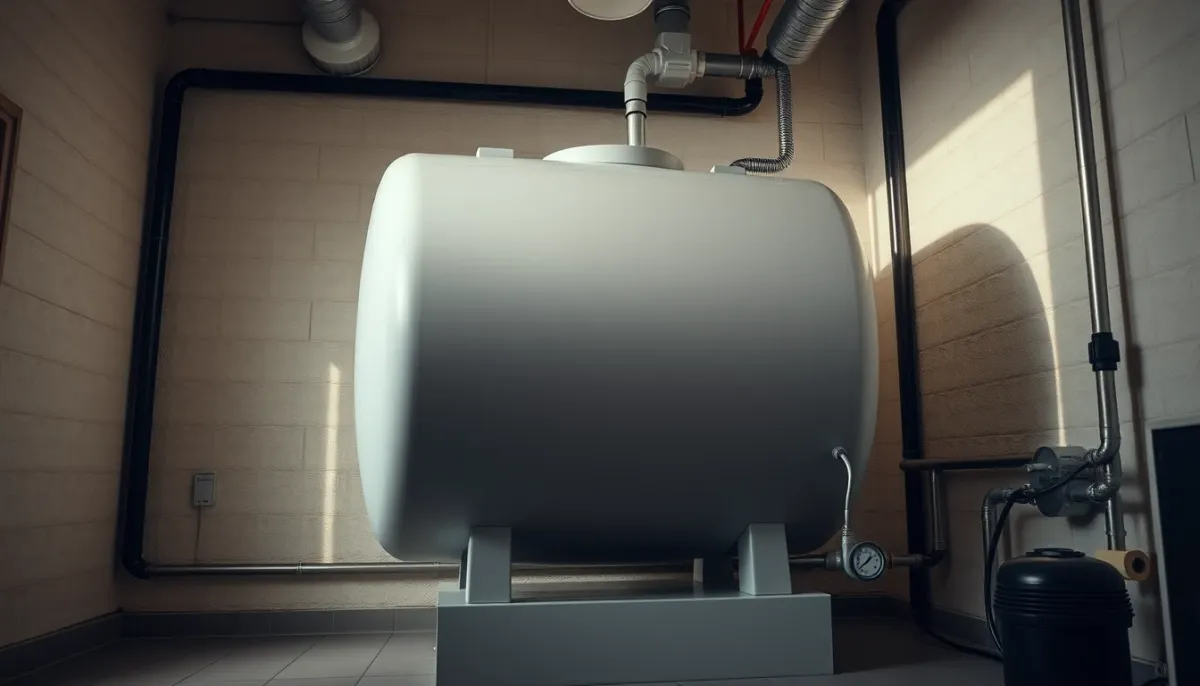

Le ballon tampon : pourquoi il est indispensable dans le schéma hydraulique
Le ballon tampon découple le débit de la PAC de celui des émetteurs. Il stocke un volume d'eau qui absorbe les variations de charge, évite les cycles courts du compresseur et garantit une température stable. Sans lui, la PAC s'use prématurément et la consommation électrique augmente.
Positionnez le ballon tampon entre le module hydraulique et le circulateur. Cette configuration permet au circulateur de puiser dans une réserve d'eau à température homogène. Le volume recommandé est de 20 à 30 L par kW de puissance PAC. Une PAC de 10 kW nécessite donc un ballon de 200 à 300 L.
Sans ballon tampon, la surconsommation électrique atteint 15 à 25 %. Le compresseur subit des cycles courts qui réduisent sa durée de vie de 30 %.
Le ballon tampon stabilise aussi la température de départ vers les émetteurs. Vous évitez les à-coups thermiques ressentis dans les pièces. Pour un plancher chauffant, cette stabilité est essentielle car l'inertie du circuit est importante.

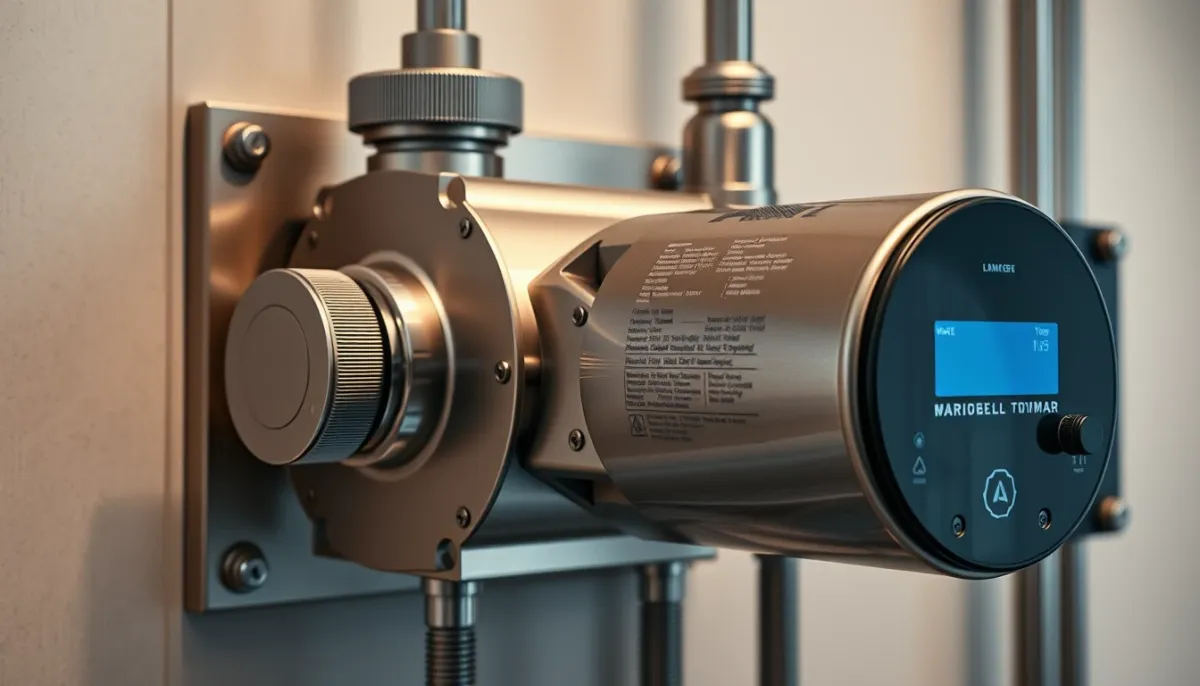

Le circulateur : le cœur du schéma de circulation d'eau
Le circulateur assure la circulation de l'eau entre le ballon tampon et les émetteurs. Il doit être dimensionné selon la perte de charge du circuit et le débit requis. Un circulateur à vitesse variable (classe A) ajuste son débit en fonction des besoins et réduit la consommation électrique.
Installez le circulateur après le ballon tampon, avant les émetteurs. Le débit nominal se situe entre 0,3 et 0,5 m³/h par kW de puissance PAC. Pour une PAC de 8 kW, prévoyez un débit de 2,4 à 4 m³/h. La consommation électrique du circulateur varie de 20 à 80 W selon la vitesse.
- Circulateur à vitesse variable : classe A, débit ajusté automatiquement.
- Débit nominal : 0,3 à 0,5 m³/h par kW PAC.
- Position : après le ballon tampon, avant les émetteurs.
- Consommation : 20 à 80 W selon la vitesse.
Un circulateur surdimensionné crée des bruits d'écoulement et consomme inutilement. Un circulateur sous-dimensionné ne fournit pas le débit nécessaire aux émetteurs. Faites valider le dimensionnement par un installateur qualifié.

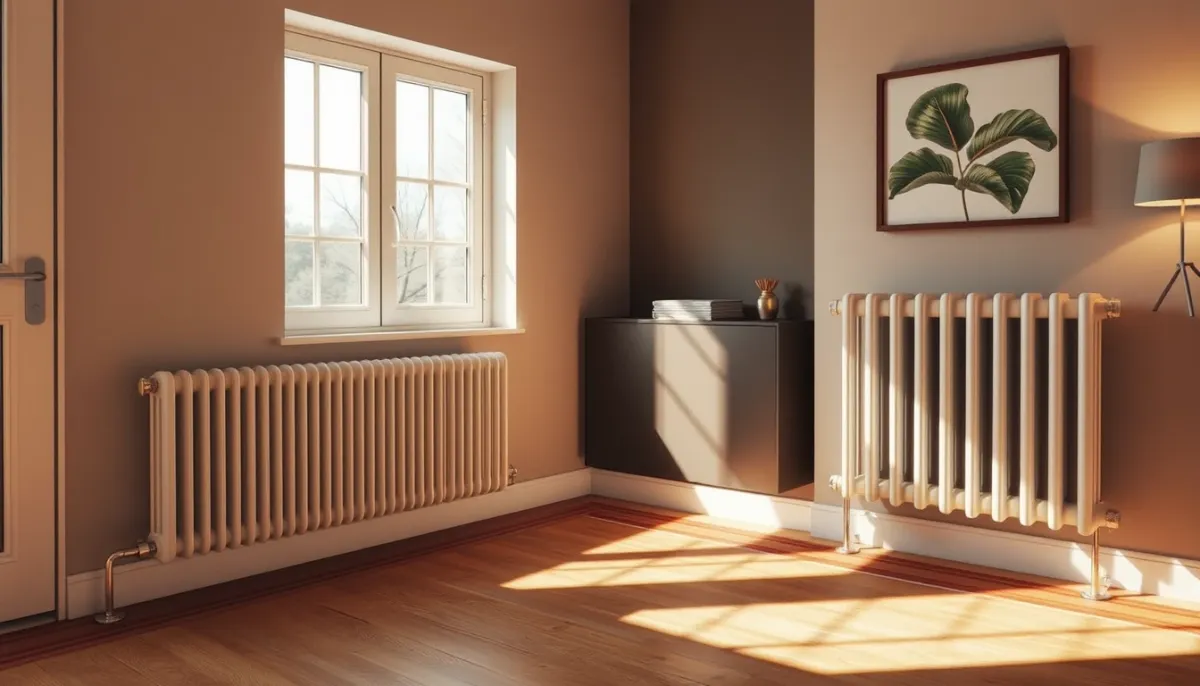

Les émetteurs dans le schéma : plancher chauffant, radiateurs ou ventilo-convecteurs
Le choix des émetteurs conditionne la température de départ d'eau et donc le rendement de la PAC. Un plancher chauffant fonctionne à 35 °C, des radiateurs basse température à 45 °C, des radiateurs classiques à 55 °C. Plus la température est basse, plus le COP est élevé.
Le COP moyen passe de 4,5 à 35 °C à 3,5 à 45 °C et à 2,8 à 55 °C. Un plancher chauffant offre donc le meilleur rendement, mais son installation est plus coûteuse. Les radiateurs classiques sont moins chers à installer, mais ils dégradent le COP et augmentent la facture électrique.
| Émetteur | Température de départ | COP moyen | Coût d'installation | Confort |
|---|---|---|---|---|
| Plancher chauffant | 35 °C | 4,5 | Élevé | Optimal |
| Radiateurs basse température | 45 °C | 3,5 | Moyen | Bon |
| Radiateurs classiques | 55 °C | 2,8 | Faible | Moyen |
La surface d'un plancher chauffant dégage entre 80 et 120 W/m². Pour une pièce de 20 m², la puissance diffusée atteint 1 600 à 2 400 W. Cette donnée vous aide à vérifier que le dimensionnement correspond aux besoins thermiques de la maison.

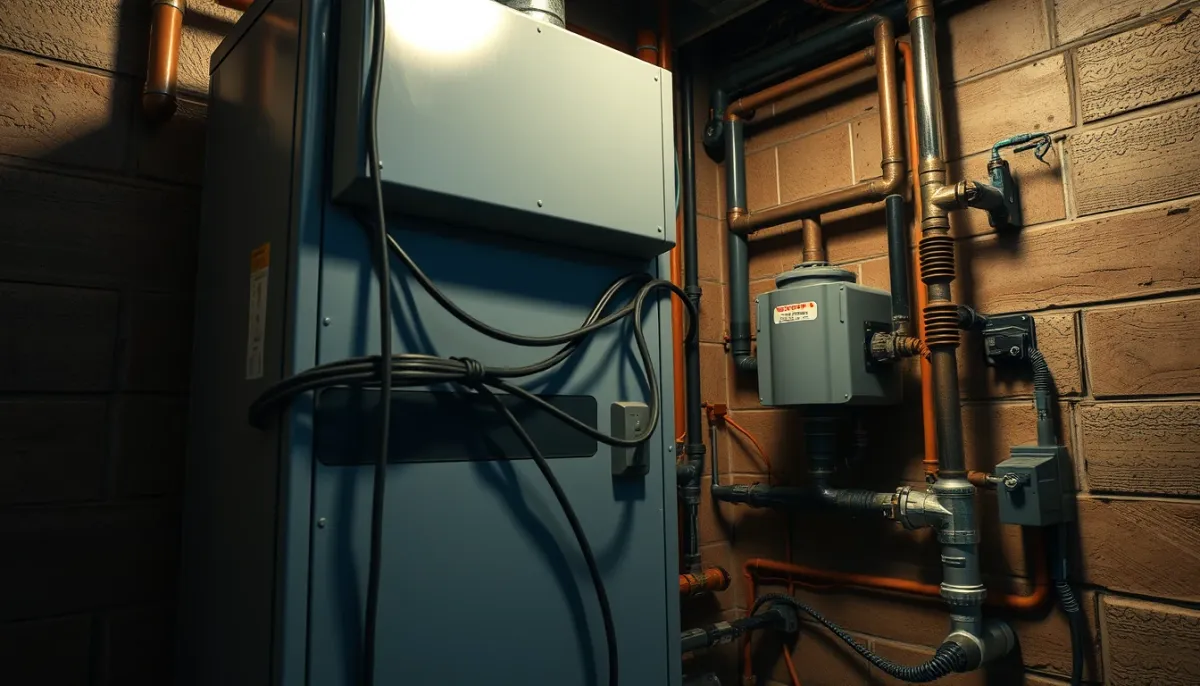

Les erreurs de schéma d'installation qui ruinent le rendement d'une PAC air/eau
Les erreurs les plus fréquentes sont un ballon tampon sous-dimensionné, un circulateur surdimensionné, des émetteurs inadaptés à la température de départ, une vanne 3 voies mal réglée et un circuit non purgé. Ces erreurs entraînent une surconsommation de 20 à 40 % et une usure prématurée.
- Ballon tampon sous-dimensionné : cycles courts du compresseur, usure accélérée.
- Circulateur surdimensionné : bruits, surconsommation électrique.
- Émetteurs inadaptés : température de départ trop élevée, COP dégradé.
- Vanne 3 voies mal réglée : mélange incorrect, confort instable.
- Circuit non purgé : air dans les tuyaux, débit réduit, bruits.
La surconsommation due aux erreurs de schéma atteint 20 à 40 %. La durée de vie du compresseur est réduite de 30 % en cas de cycles courts répétés.
Faites purger le circuit après l'installation et vérifiez la pression régulièrement. Un circuit mal purgé crée des poches d'air qui bloquent la circulation et réduisent le débit dans les émetteurs.
Dans quels cas ce schéma d'installation n'est pas le bon choix
Ce schéma avec ballon tampon et circulateur n'est pas adapté si la maison est très mal isolée, si la surface est inférieure à 80 m², si l'abonnement électrique est faible ou si le budget est très serré. Dans ces cas, une PAC air/air ou un autre système de chauffage peut être plus pertinent.
Une maison très mal isolée exige une température de départ élevée, ce qui dégrade fortement le COP. Une surface inférieure à 80 m² rend le coût du ballon tampon et du circulateur disproportionné. Un abonnement électrique inférieur à 9 kVA peut être insuffisant pour alimenter la PAC et ses auxiliaires.
La surface minimale recommandée pour ce schéma est de 80 m². L'abonnement électrique minimal est de 9 kVA selon Enedis.
Si votre budget est très serré, une PAC air/air peut offrir un confort acceptable pour un investissement moindre. Elle ne produit pas d'eau chaude sanitaire, mais elle chauffe efficacement les pièces principales.
Le coût d'installation constaté selon le schéma retenu
Le coût d'installation d'une PAC air/eau avec ballon tampon et circulateur varie de 8 000 à 16 000 € selon la puissance, le type d'émetteurs et la complexité du schéma hydraulique. Le ballon tampon coûte 500 à 1 500 €, le circulateur 200 à 600 €, les émetteurs 2 000 à 6 000 €.
| Poste de dépense | Fourchette de prix constatée |
|---|---|
| PAC air/eau seule | 6 000 à 10 000 € |
| Ballon tampon | 500 à 1 500 € |
| Circulateur | 200 à 600 € |
| Émetteurs | 2 000 à 6 000 € |
| Total constaté | 8 000 à 16 000 € |
Ces fourchettes de prix ont été relevées en septembre 2026, aides déduites en sus. Le coût varie selon la puissance de la PAC, la marque, la complexité du circuit hydraulique et la région.
Les aides mobilisables pour une installation conforme au schéma
MaPrimeRénov', la prime CEE et l'éco-PTZ sont mobilisables pour une PAC air/eau installée selon les règles de l'art. Le montant dépend des revenus et de la performance de l'équipement. Le reste à charge après aides est généralement de 4 000 à 8 000 €.
- MaPrimeRénov' : jusqu'à 5 000 € selon les revenus du foyer.
- Prime CEE : 500 à 1 500 € versés par les fournisseurs d'énergie.
- Éco-PTZ : jusqu'à 30 000 € sur 15 ans sans intérêts.
Faites réaliser plusieurs devis par des installateurs certifiés RGE. Cette certification conditionne l'accès à MaPrimeRénov' et à la prime CEE.
Les montants d'aides renvoient au texte officiel qui prévaut : Anah, Ademe ou France Rénov. Vérifiez votre éligibilité avant de signer le devis, car les barèmes évoluent chaque année.
Verdict : le schéma d'installation qui protège votre investissement
Un schéma d'installation de pompe à chaleur air/eau bien conçu repose sur trois piliers : un ballon tampon correctement dimensionné, un circulateur à vitesse variable et des émetteurs adaptés à une température de départ basse. Respectez ces principes pour obtenir un COP élevé et une durée de vie prolongée.
Demandez à votre installateur un schéma hydraulique détaillé avant le début des travaux. Vérifiez le volume du ballon tampon, le type de circulateur et la température de départ prévue. Comparez trois devis d'installateurs certifiés RGE pour sécuriser votre projet et accéder aux aides disponibles.
Questions frequemment posees
Quel est le rôle du ballon tampon dans une installation de PAC air/eau ?
Le ballon tampon stocke l'eau chaude et stabilise le débit, évitant les démarrages et arrêts fréquents du compresseur. Il est indispensable pour les PAC à modulation, car il réduit l'usure et améliore le rendement de 10 à 20 %.
Comment dimensionner le ballon tampon d'une pompe à chaleur air/eau ?
Comptez entre 20 et 50 litres par kW de puissance de la PAC. Par exemple, pour une PAC de 10 kW, un ballon de 200 à 500 litres est recommandé. Un dimensionnement trop faible provoque des cycles courts et une surconsommation.
Quelle est la température de départ d'eau idéale pour une PAC air/eau ?
La température optimale est de 35 °C pour un plancher chauffant et de 55 °C pour des radiateurs classiques. Plus la température est basse, meilleur est le COP : chaque degré en moins améliore le rendement d'environ 2 à 3 %.
Pourquoi le circulateur est-il essentiel dans le schéma hydraulique ?
Le circulateur assure la circulation de l'eau entre la PAC, le ballon tampon et les émetteurs. Un circulateur sous-dimensionné ou mal réglé peut réduire le débit et provoquer un delta T trop élevé, dégradant le confort et le rendement.
Peut-on installer une PAC air/eau sans ballon tampon ?
Oui, certaines PAC inverter peuvent fonctionner sans ballon tampon si le volume d'eau du circuit est suffisant (au moins 10 L/kW). Cependant, un ballon tampon est recommandé pour les installations avec plusieurs zones ou pour éviter les cycles courts.
Quels émetteurs choisir pour une pompe à chaleur air/eau ?
Privilégiez un plancher chauffant basse température (35 °C) pour un meilleur COP. Les radiateurs classiques nécessitent 55 °C et peuvent être conservés si dimensionnés, mais des radiateurs basse température sont préférables pour maximiser l'efficacité.
